主要特征

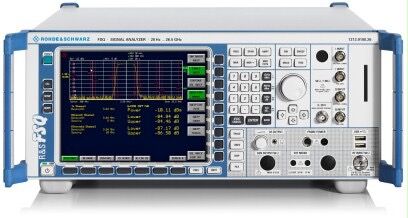

R&S FSQ可以提供120MHz的解调带宽，同时能提供高端频谱仪的动态范围，是集频谱仪和矢量信号分析仪功能为一身的高端仪器。



1）频率范围：从20Hz开始，分别到3.6 GHz, 8 GHz, 26.5 GHz,和40 GHz

2）拥有高端频谱仪具有的动态范围

◆ 三阶互调截断点（TOI）：典型值+25 dBm

◆ 1dB压缩点：典型值+13dBm

◆ WCDMA邻信道泄漏功率（ACLR），动态范围为84 dB（打开噪声修正之后）



3）标配解调带宽为28MHz（可以扩充到120MHz）

4）IQ存储容量为16Msample

5）提供多种应用固件选件（包括各种通讯标准的码域、调制域测量）

◆ Bluetooth®

◆ GSM/EDGE

◆ 3GPP WCDMA

◆ HSDPA

◆ TD-SCDMA

◆ CDMA2000®

◆ 1xEV-DV

◆ 1xEV-DO

◆ WLAN 802.11a/b/g/j

◆ WiMAX 802.16-2004, 802.16e-2005

◆ 通用矢量信号分析功能



产品特性



频率范围

◆ FSQ3: 20 Hz to 3.6 GHz

◆ FSQ8: 20 Hz to 8 GHz

◆ FSQ26: 20 Hz to 26.5 GHz

◆ FSQ40: 20 Hz to 40 GHz



射频性能

◆ 显示平均本地噪声：-158 dBm (归一化到1 Hz)

◆ 相位噪声：-123 dBc / Hz 在10 kHz偏移处，CF 640 MHz

◆ 相位噪声：-160 dBc / Hz 在10 kHz偏移处，CF 640 MHz

◆ 三阶互调截断点（TOI）：典型值+25 dBm

◆ 分辨率带宽：1 Hz 到50 MHz

◆ 1dB压缩点：典型值+13dBm

◆ WCDMA邻信道泄漏功率（ACLR）动态范围为77.5 dB，打开噪声修正之后可达84 dB 4载波情况下ACLR为77dB（有噪声修正）



精度

◆ 到3.6GHz的总电平不确定度为0.3dB 相对功率测量

◆ 到-70dB时的线形度误差小于0.1dB



IQ Downconverter

◆ 中频A/D转换的精度为14bit，采样率81.6MHz（中频频率为20.4MHz）

◆ 中频A/D转换的精度为8bit，采样率326.4MHz（加选件FSQ-B72，中频频率为404MHz）

◆ 射频解调带宽28MHz（可扩展为120MHz）

◆ 无杂散动态范围SFDR > 80 dB

◆ IQ存储器容量为2x16M采样点，通过GIPB或LAN输出

◆ 采样率：连续可设置从10KHz到81.6MHz



速度

◆ 频域扫描时间最小为2.5ms

◆ 时域扫描时间最小为1 µs

◆ 远程控制模式每秒能进行70次测量（包括通过GPIB总线传输数据的时间）

◆ 手动模式每秒能进行80次测量（屏幕刷新）
